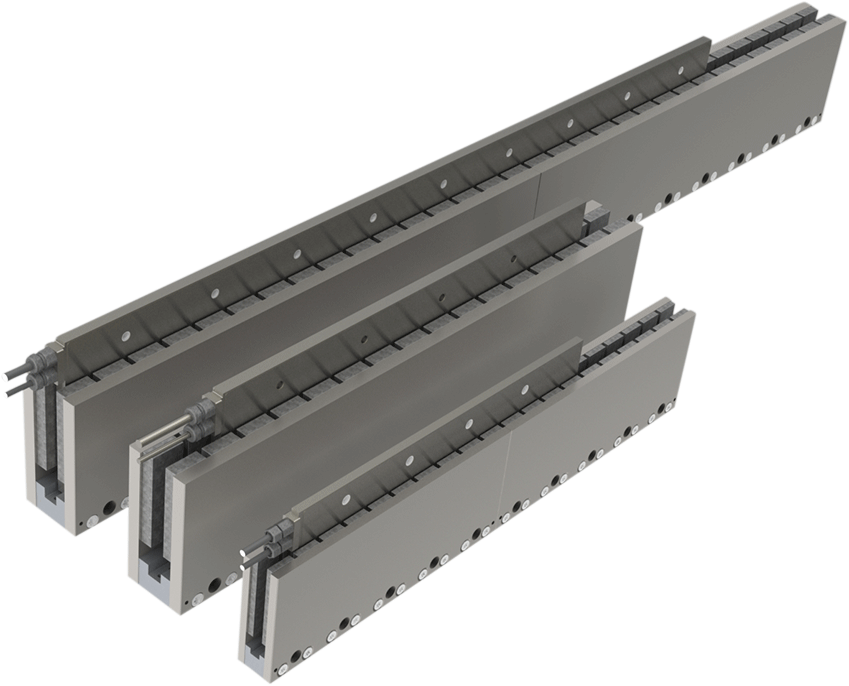

ILV91系列

随着高科技应用的发展，对真空解决方案的需求也在增长，以防止化学反应和污染。真空应用包括运动控制、检测、切割、光刻等，均面临运动挑战。

ITG真空无铁芯直线电机的动子线圈和定子轨道经过特殊设计，可在低至10^-8 mbar的高真空环境中使用。

特点
性能参数
电气参数
热性能参数
机械参数
设计图
其他参数

耐久性
可靠性
多功能性
排气性

性能参数

Parameter	Remarks	Symbol	Unit	ILV91-9	ILV91-9
Winding Type				N	S
Motor type, maximum voltage Phase	3-phase permanent magnet synchronization	Vac rms (Vdc)		230 (325)
Peak thrust @ 20°C	Magnet@25°C	Fp	N	720
Continuous Thrust Passive Cooling*	@ Tmax	Fc	N	25
Continuous Thrust Active Cooling*	@ Tmax	Fc	N	120
Maximum Speed***	@ 300V	Vmax	m/s	5	12
Motor Thrust Constant	Coils @ 20°C	K	N/Arms	68	27.5
Motor Constant	Coils @ 25°C	S	N²/W	290

电气参数

Parameter	Remarks	Symbol	Unit	ILV91-9	ILV91-9
Peak Current	Magnet @ 25°C	lp	Arms	10.6	26
Continuous Current Passive Cooling	Coils @ Tmax	lc	Arms	0.37	0.92
Continuous Current Active Cooling	Coils @ Tmax	lc	Arms	1.74	4.35
Back EMF		Bemf	Vdc/m/s	55.5	22.5
Resistance Per phase	Coils @ 25°C Ex. Cable	Rph	Ω	5.3	0.85
Induction Per Phase	I<0.6lp	Lph	Mh	4.2	0.7
Electrical Time Constant	Coil@25°C	τe	Ms	0.8
Power Loss	All Coils	Pc	W	59

热性能参数

Parameter	Remarks	Symbol	Unit	ILV91-9	ILV91-9
The Maximum Permissible Temperature Of The Coil		Tmax	°C	80
Thermal R	Coils To Mount. Sfc.	Rth	°C/W	1
Temp. Sensor					PTC 1kΩ / NTC

机械参数

Parameter	Remarks	Symbol	Unit	ILV91-9	ILV91-9
Coil Unit Weight	Ex. Cables	W	Kg	0.7
Coil Unit Length	Ex. Cables	L	Mm	280
Motor Attraction Force		Fa	N	0
Magnet Pitch		τ	Mm	42
Power Cable Type				4*AWG20 (0.5mm²), PTFE/ETFE
Sensor Cable Type				4*AWG25, PTFE/ETFE

设计图

91-3
