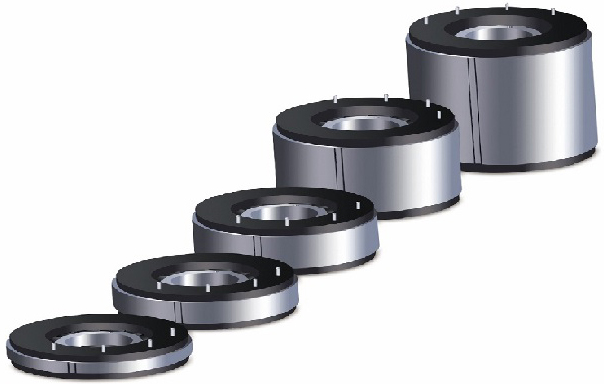

TM78系列

利用我们的力矩电机，释放无与伦比的力矩和控制力。

我们的力矩电机具有无与伦比的力矩和控制能力，可在转台和机床等高力矩应用中实现精确旋转和定位。

特点
性能参数
电气参数
热性能参数
机械参数
设计图
其他参数

力矩电机系列里最小电机
小巧的设计且大内径中空
支持低压
高动态响应和精度
最佳的速度控制
TMSL-X 是增强扭矩的无铁芯力矩电机系列

性能参数

参数	备注	符号	单位	TM78-17	TM78-25	TM78-34	TM78-60	TM78-92
绕组类型				N	Y	Y	Y	Y
电机类型	三相同步有铁芯 220-380Vac rms (48V-600Vdc)
峰值扭矩	Magnet@25°C	Tp	Nm	1.5	3.5	5.5	13.0	21.7
持续扭矩	Coil@110°C	Tc	Nm	0.68	1.66	2.63	5.29	8.82
最大速度	@Tc@48V	nmax	mrpm	2200	1962	1296	484	220
最大速度	@Tc	nmax	mrpm	20000	17500	11500	4300	1900
电机力矩常数	Up to lc	Kt	Nm/Arms	0.14	0.16	0.24	0.64	1.4
电机常数	Coils@25°C	Km	N²/W	0.006	0.019	0.034	0.093	0.340

电气参数

参数	备注	符号	单位	TM78-17	TM78-25	TM78-34	TM78-60	TM78-92
绕组类型				N	Y	Y	Y	Y
峰值电流	Magnet@25°C	lp	Arms	14.1	30.1	31.0	27.6	20.9
最大持续电流	Coil@110°C	lc	Arms	4.9	10.5	11.0	8.3	6.3
反电动势常数	25℃+/-10%	Kep	V/krpm	12	14	20	55	121
反电动势常数	25℃+/-10%	Ke	V/krpm	9	10	14	39	85
单相电阻	Coil@25°C	Rph	Ω	1.11	0.44	0.56	1.44	1.92
单相电感	I<0.63lp	Lph	Mh	1.78	0.97	1.34	4.48	6.53
电气时间常数	Coil@25°C	τe	Ms	1.6	2.2	2.4	3.1	3.4
最大持续功耗	All coils	Pc	W	102.5	190.9	266.7	390.0	297.2
极数		Nmag.	nr	12.0	12.0	12.0	12.0	12.0

热性能参数

参数	备注	符号	单位	TM78-17	TM78-25	TM78-34	TM78-60	TM78-92
绕组类型				N	Y	Y	Y	Y
热阻	Coils to mount. Sfc.	Rth	°C/W	0.99	0.54	0.39	0.26	0.16
温度传感器	Tempeature Cut-off			Optional PTC 1kΩ/NTC

机械参数

参数	备注	符号	单位	TM65-17	TM65-25	TM65-34	TM65-60	TM65-92
绕组类型				N	Y	Y	Y	Y
定子外径		Ods	mm	78
转子内径		Idr	mm	29
转子惯量		JR	Kg*m²	1.30E-05	2.50E-05	3.80E-05	7.60E-05	1.27E-04
总重量	Rotor+stator ex.cables	W	kg	0.28	0.44	0.65	1.3	2
动力线类型	length 0.5m	Diameter	mm(mm²)	Leadwires (4*1.5mm²)

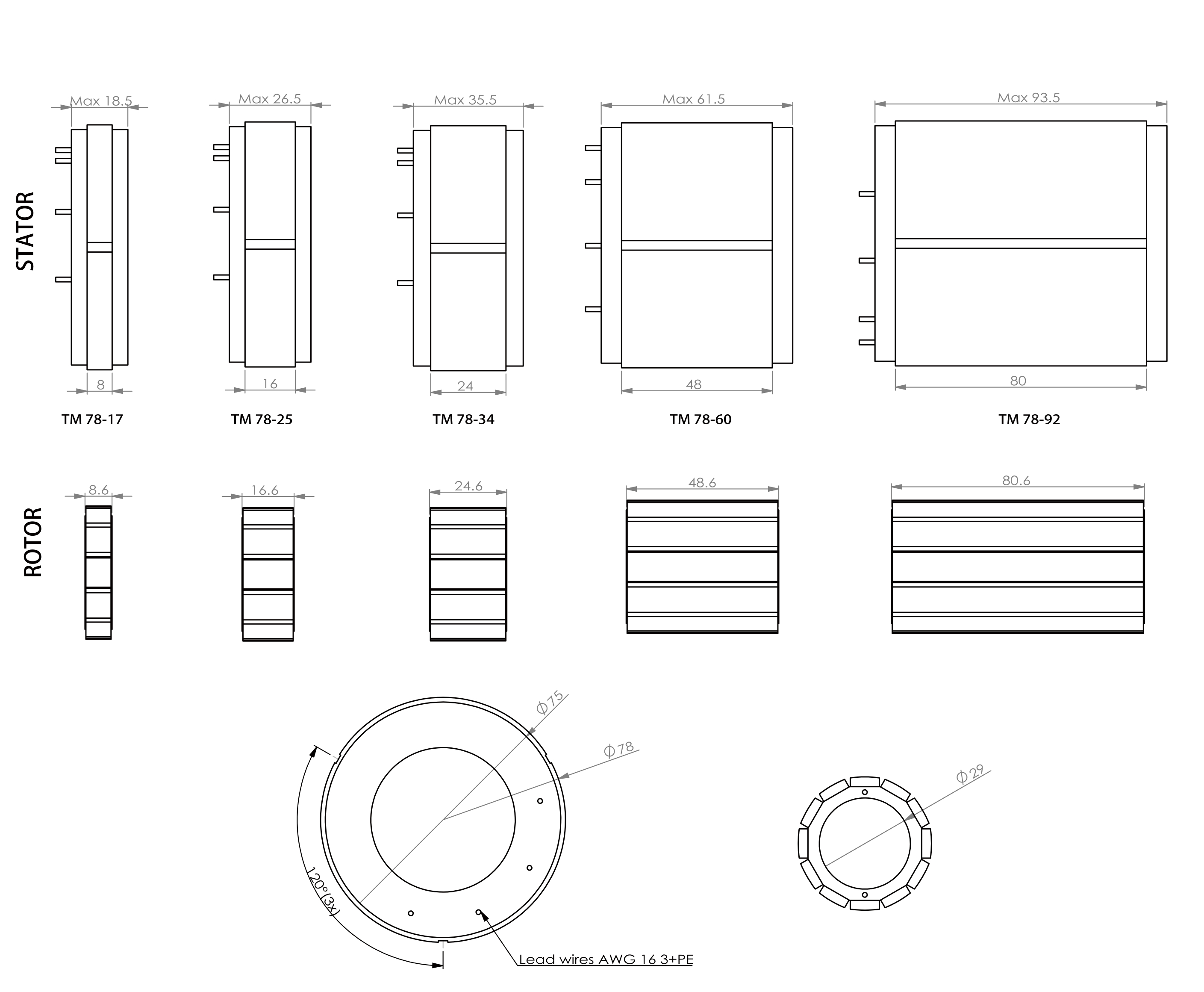

设计图

TM78Graph
