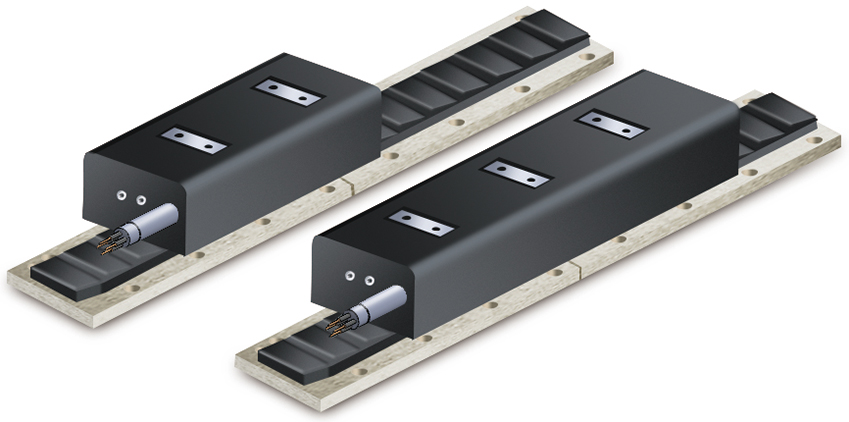

IC40系列

使用我们的铁芯直线电机，体验无与伦比的动力和精度。

我们的铁芯直线电机具有卓越的强度和精度，是可靠性和性能要求极高的工业应用的理想选择。

特点
性能参数
电气参数
热性能参数
机械参数
设计图
其他参数

小推力应用：力范围 Fc：45-90N，Fp：110-220N
结构非常紧凑，且具有极大的推力密度
极小磁吸力和齿槽力效应
良好的散热性能
驱动电压45V到三相电压380V可供选择
S接法绕组的高速电机和Z接法的超高速电机可定制
可定制任意长度高柔拖链线缆的电机

性能参数

参数	备注	符号	单位	IC40-3	IC40-6
绕组类型				S	S
电机类型	三相同步有铁芯			220Vacrms (320Vdc)
极限推力	Magnet@25°C	Fu	N	110	220
峰值推力	Magnet@25°C	Fp	N	95	190
持续推力	Coil@110°C	Fc	N	45	90
最大速度	@320V	Vmax	m/s	6	6
电机力常数	Mount.Sfc.@20°C	K	N/Arms	30	30
电机常数	Coils@25°C	S	N²/W	40	80

电气参数

参数	备注	符号	单位	IC40-3	IC40-6
绕组类型				S	S
极限电流	Magnet@25°C	lu	Arms	5.0	9.9
峰值电流	Magnet@25°C	lp	Arms	3.7	7.3
持续电流	Coil@110°C	lc	Arms	1.5	3.0
反电动势常数	Phase-Phase peak	Bemf	V/M/s	24	24
单相电阻	Coil@25°C	Rph	Ω	5	2.5
单相电感	l<0.63lp	Lph	Mh	30	15
电气时间常数	Coil@25°C	τe	Ms	6	6
最大持续功耗	All coils	Pc	W	66	132

热性能参数

参数	备注	符号	单位	IC40-3	IC40-6
绕组类型				S	S
热阻	Coils to mount. Sfc.	Rth	°C/W	1.85	0.94
温度传感器				Optional PTC 1kΩ/NTC

机械参数

参数	备注	符号	单位	IC40-3	IC40-6
绕组类型				S	S
动子重量	ex.cables	W	kg	0.4	0.7
动子长度	ex.cables	L	Mm	96	160
电机吸引力	Rms@0A	Fa	N	220	500
磁节距	N-N	T	mm	32	32
动力线类型	length 0.5m(3m,5m,10m optional)	Diameter	mm(mm²)	6.6(4G0.5mm² AWG21)
温控线类型	length 0.5m(3m,5m,10m optional)	Diameter	mm(mm²)	4.9(4*0.14mm² AWG26)
电线寿命	Minimum		Cycles	>5,000,000
静态弯曲半径	Minimum		mm	≥4xφ
动态弯曲半径	Minimum		mm	≥7.5xφ

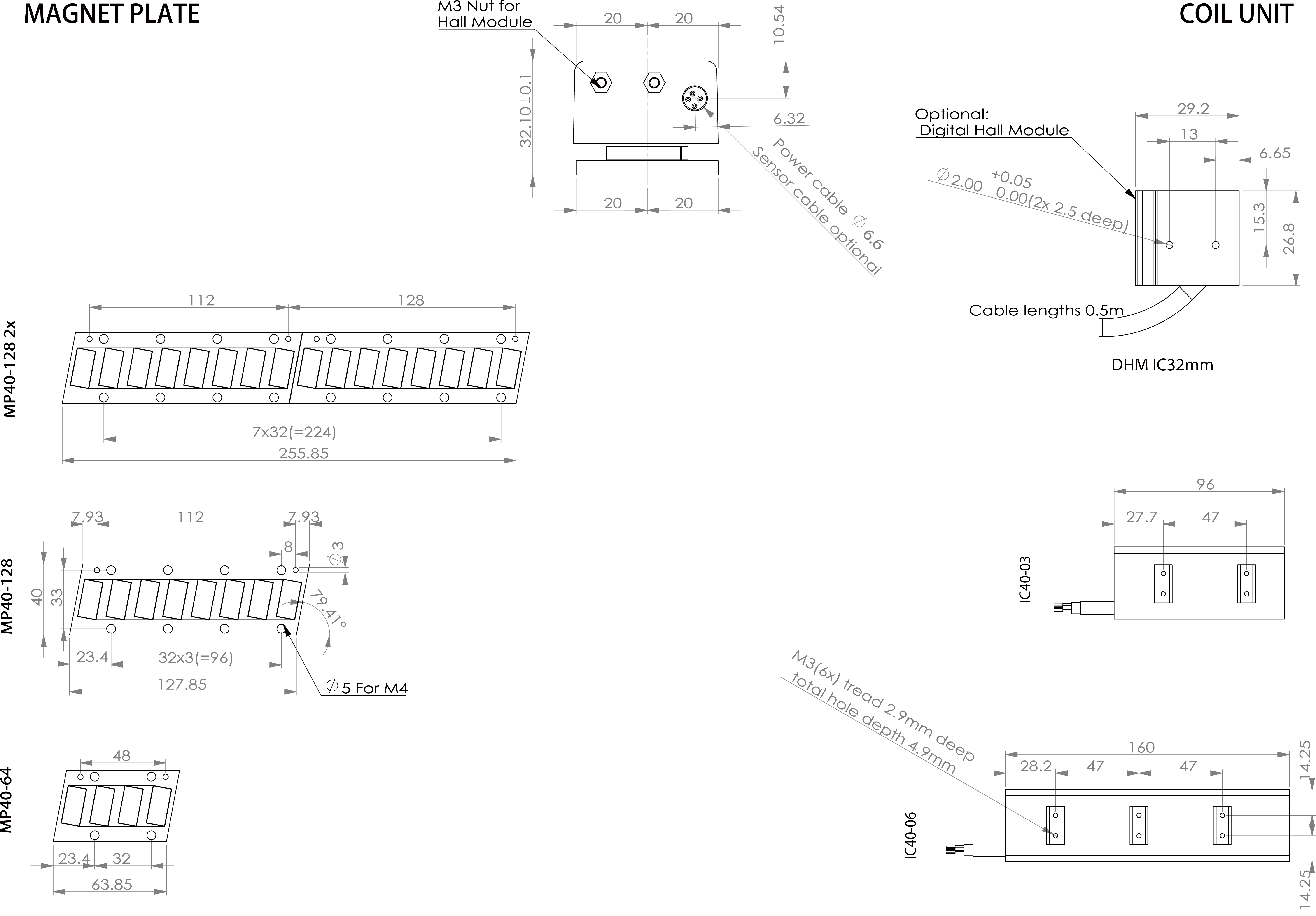

设计图

IC40Graph

其他参数

磁板装配尺寸
长度(mm)	64	128
M4螺栓	4	8
重量(Kg/m)	1.6
磁板可以无限拼接

数字霍尔接线图
1	0V	灰色
2	5~28V	棕色
3	Hall A	白色
4	Hall B	绿色
5	Hall C	黄色

电机接线图
1	Phase U	相1
2	Phase V	相2
3	Phase W	相3
4	PE	黄绿

温度传感器接线图
1	PTC 1KΩ	棕色
2	PTC 1KΩ	白色
3	NTC	黄色
4	NTC	绿色
